鍛件質量的檢驗方法（一）

       鍛件質量的檢驗分為外觀質量的檢驗和內部質量的檢驗。

       外觀質量的檢驗一般來講是屬于非破壞性的檢驗，通常用肉眼或低倍放大鏡進行檢查，必要時也采用無損探傷的方法。

       通常鍛件內部質量的檢驗方法可歸結為：宏觀組織檢驗法、微觀組織檢驗法、力學性能檢驗、化學成分分析法及無損檢測法。而內部質量的檢驗，由于其檢查內容的要求，有些必須采用破壞性檢驗，也就是通常所講的解剖試驗，如低倍檢驗、斷口檢驗、高倍組織檢驗、化學成分分析和力學性能測試等，有些則也可以采用無損檢測的方法，而為了更準確地評價鍛件質量，應將破壞性試驗方法與無損檢測方法互相結合起來進行使用。以下介紹幾種內部質量的檢驗方法。

       1.宏觀組織檢驗就是采用目視或者低倍放大鏡（一般倍數在30×以下）來觀察分析鍛的低倍組織特征的一種檢驗。對于鍛件的宏觀組織檢驗常用的方法有低倍腐蝕法（包括熱蝕法、冷蝕法及電解腐蝕法）、斷口試驗法和硫印法。

       2.低倍腐蝕法用以檢查結構鋼、不銹鋼、高溫合金、鋁及鋁合金、鎂及鎂合金、銅合金、鈦合金等材料鍛件的裂紋、折疊、縮孔、氣孔偏析、白點、疏松、非金屬夾雜、偏析集聚、流線的分布形式、晶粒大小及分布等。只不過對于不同的材料顯現低倍組織時采用的浸蝕劑和浸蝕的規范不同。

       3. 斷口試驗法用以檢查結構鋼、不銹鋼（奧氏體型除外）的白點、層狀、內裂等缺陷、檢查彈簧鋼鍛件的石墨碳及上述各鋼種的過熱、過燒等，對于鋁、鎂、銅等合金用來檢查其晶粒是否細致均勻，是否有氧化膜、氧化物夾雜等缺陷。斷口試樣一般都進行規定的熱處理。

       4.硫印法主要應用于某些結構鋼的大型鍛件，用以檢查其硫的分布是否均勻及硫含量的多少。除結構鋼、不銹鋼鍛件用于低倍檢查的試片不進行終熱處理外，其余材料的鍛件一般都經過終熱處理后才進行低倍檢驗。

       5.微觀組織檢驗法則是利用光學顯微鏡來檢查各種材料牌號鍛件的顯微組織。檢查的項目一般有本質晶粒度，或者是在規定溫度下的晶粒度，即實際晶粒度，非金屬夾雜物，顯微組織如脫碳層、共晶碳化物不均勻度，過熱、過燒組織及其它要求的顯微組織等。

       6.力學性能和工藝性能的檢驗則是對已經過規定的終熱處理的鍛件和試片加工成規定試樣后利用拉力試驗機、沖擊試驗機、持久試驗機、疲勞試驗機、硬度計等儀器來進行力學性能及工藝性能數值的測定。

       7.化學成分的測試一般是采用化學分析法或光譜分析法對鍛件的成分進行分析測試，隨著科學技術的發展，無論是化學分析還是光譜分析其分析的手段都有了進步。對于光譜分析法而言，現在已不單純采用看譜法和攝譜法來進行成分分析，新出現的光電光譜儀不僅分析速度快，而且準確性也大大地提高了，而等離子光電光譜儀的出現更大大地提高了分析精度，其分析精度可達10－6級，這對于分析高溫合金鍛件中的微量有害雜質如Pb、As、Sn、Sb、Bi等是非常行之有效的方法。

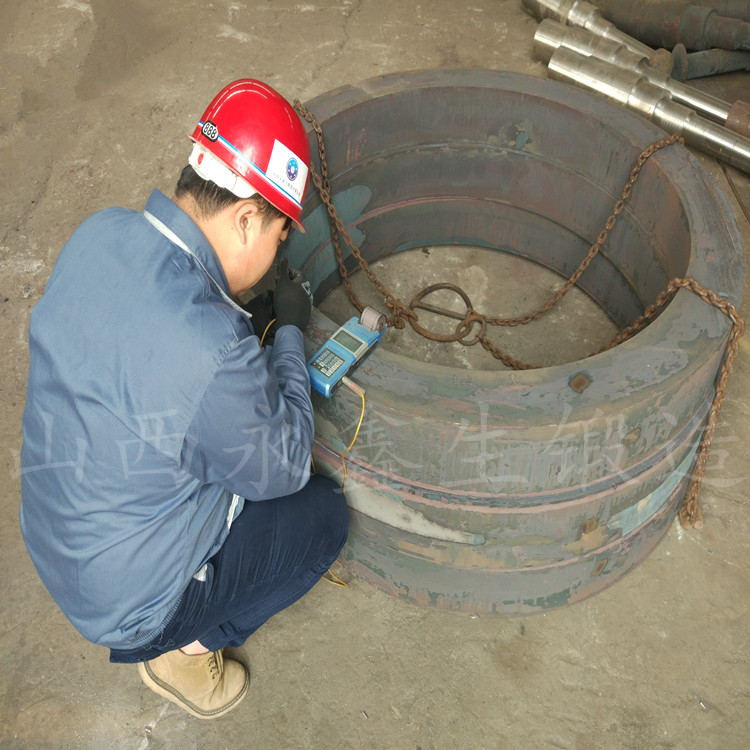

       以上所說的方法，無論是宏觀組織檢驗法，還是微觀組織檢驗法或性能及成分測定法，均屬于破壞性的試驗方法，對于某些重要的、大型的鍛件破壞性的方法已不能完全適應質量檢驗的要求，這一方面是因為太不經濟，另一方面主要是為了避免破壞性檢查的片面性。無損檢測技術的發展為鍛件質量檢驗提供了更先進更完善的手段。

我們只做好鍛件 大型鍛件www.usbcool.cn

文章原創如需轉載請注明永鑫生鍛造廠提供！
