關于鍛件的冷鍛和鍛后熱處理

       鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯。

       冷鍛用的坯料，尺寸和質量要控制準確，端面要平正。對要求高的，表面應剝皮處理，可用車削或磨削。

       軟化退火熱處理的目的是降低原材料的強度，保證性能均勻，提高塑性。對低碳鋼采用一般退火處理，對中碳鋼和低合金鋼采用球化退火處理。

       冷鍛的潤滑是很重要的。它可以降低冷鍛的負荷、提高模具壽命和冷鍛件質量。通常潤滑處理是在坯料表面生成一層牢固的薄膜，在冷鍛過程中，降低摩擦阻力和冷鍛力。潤滑處理前，對坯料表面要進行清理，包括堿洗去油，酸洗或噴丸清理氧化皮和水洗清理等，保持坯料表面干凈清潔。

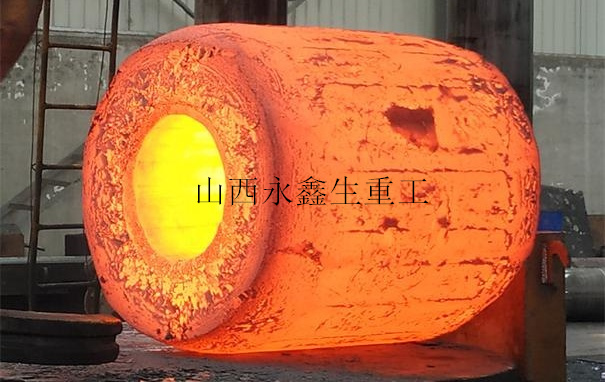

       鍛造后利用鍛件自身熱量直接進行熱處理，即鍛件的余熱熱處理省略了鍛造后熱處理前重新加熱鍛件的工序，余熱熱處理一般有以下3種方式。

       鍛后進行余熱均溫熱處理。鍛件成形后直接送入熱處理爐，仍按常規的熱處理工藝進行，均溫后鍛件不同部位溫度一致，可縮短保溫時間，這種方法稱為余熱均溫熱處理。對于形狀復雜，特別是截面變化大的鍛件采用該工藝可以確保鍛件質量穩定。

       鍛后直接余熱熱處理。鍛件成形后利用鍛造余熱直接進行熱處理，把鍛造和熱處理緊密結合在一起，節省了普通熱處理需要重新加熱造成的大量能耗浪費。

       鍛后利用部分余熱進行熱處理。鍛件成形后將鍛件冷卻到600～650℃左右，然后將鍛件再加熱到所需要的溫度進行熱處理。此方法可以細化到晶粒，又節約了把鍛件從室溫加熱到600～650℃的能耗，一般適用于對晶粒度要求高的鍛件。

我們只做好鍛件 大型鍛件www.usbcool.cn

文章原創如需轉載請注明永鑫生鍛造廠提供！
