新浪微博
騰訊微博
知識_42CrMo表面淬火處理_42CrMo鍛件
發布時間：2015-09-16 點擊數：3011

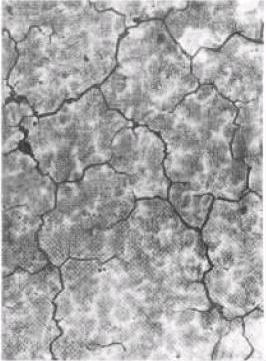

材料：42CrMo
工藝情況：表面感應加熱淬火后磨削加下
浸蝕方法：4%硝酸酒精溶液浸蝕
組織說明：感應加熱淬火后經磨削加工的表面形貌，黑色龜狀裂紋沿晶界發展，局部發生剝落，低倍率下馬氏體形態難以辨別，淺白色網絡為成分偏析留下的痕跡(成分差異造成浸蝕效果差異)。
此種裂紋為典型磨削裂紋，產生原因除與磨削工藝有關外，還與基體組織有關，如感應加熱淬火過熱，殘余應力大，極易引發磨削裂紋。
42CrMo鍛件_車輪鍛件哪家好？山西永鑫生鍛造有限公司!
我們只做好鍛件 大型鍛件www.usbcool.cn
文章原創如需轉載請注明永鑫生鍛造廠提供！
